MVK Fusion CIP Safety IP67 - EtherNet/IP og IO-Link | Murrelektronik

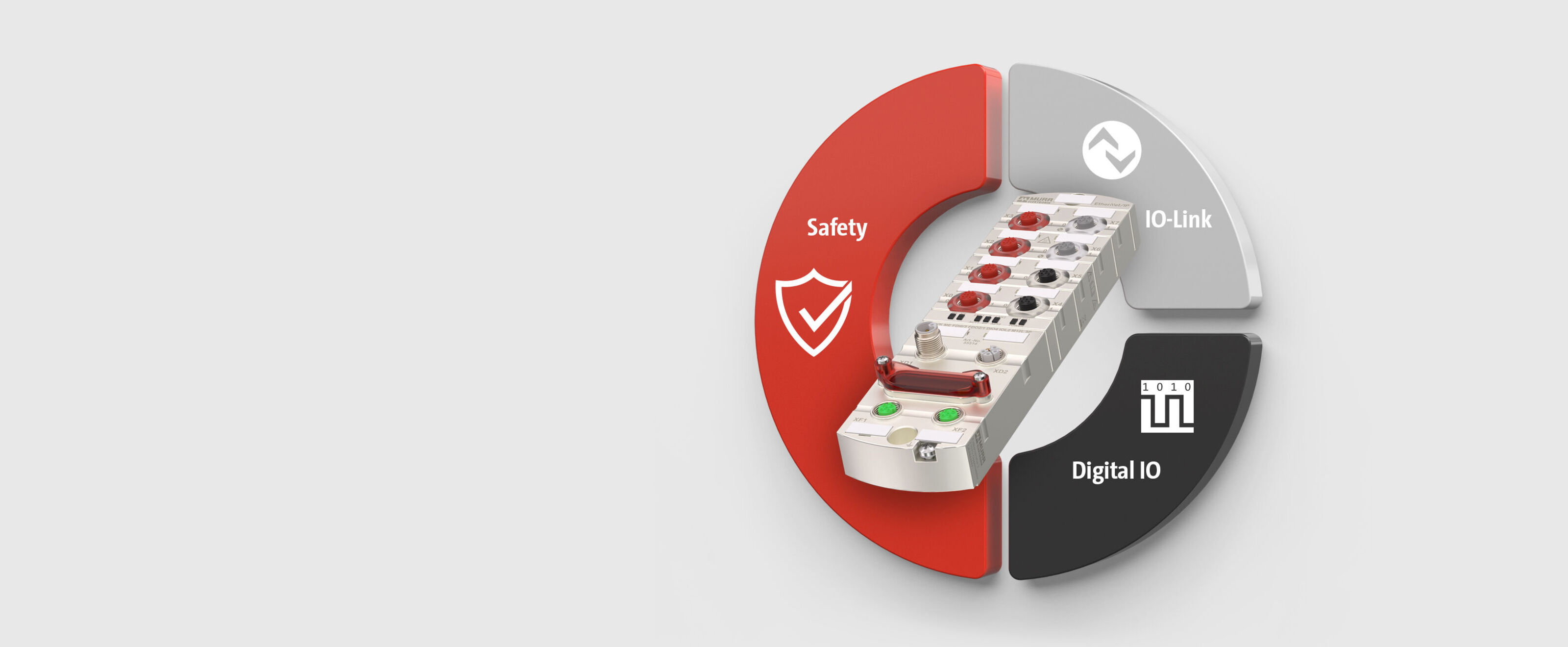

Et 3-i-1-modul med integrert funksjonssikkerhet

MVK Fusion CIP Safety

Effektiv engineering takket være MVK Fusion CIP Safety

MVK Fusion CIP Safety kombinerer tre sentrale funksjoner innen installasjonsteknologi: digitale standardsensorer og -aktuatorer, digitale sikkerhetsrelaterte sensorer og aktuatorer samt IO-Link. Dette reduserer antallet nødvendige feltbussmoduler per modulbasert enhet – i beste fall til kun én. Installasjonen blir enklere og raskere.

Forskjellige adaptere er tilgjengelige for å forenkle tilkoblingen av enheter med både sikkerhets- og standardsignaler.

Konfigurerbare sourcing-bipolare sikkerhetsutganger kan brukes til Safe Torque Off.

Konfigurerbare enkeltvise eller redundante sikkerhetsinnganger kan brukes til enten tørre kontakter eller OSSD-enheter.

Betjening av mange enheter – slik som nødstopp med reset-knapp eller dørlåser – krever en kombinasjon av sikkerhets- og standardsignaler.

IO-Link Class A-port for belysning eller IO-utvidelse.

IO-Link Class B-port med sikkerhetsutgang for å oppnå opptil PL d på ventilmanifolder og andre utgangsenheter.

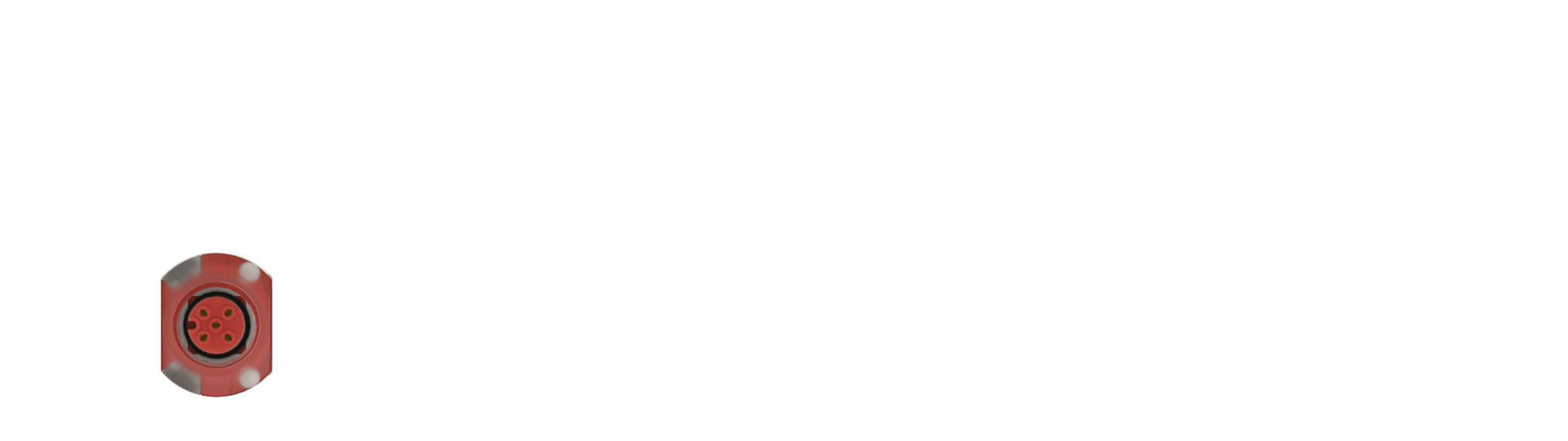

Safety Out (FDO)

Den sikre utgangsporten X3 tilbyr en kraftig og fleksibel løsning for dine applikasjoner.

  • Utgangsstrømmen er opptil 2 A per kanal
  • Det kan konfigureres én eller to sikkerhetsutganger per IO-port
  • Utgangsatferden kan justeres mellom P-P, P-M og P-P-M
  • Porten muliggjør styring av ulike aktuatorer, inkludert dobbeltventiler
  • En mørktest sikrer høy diagnostisk dekning

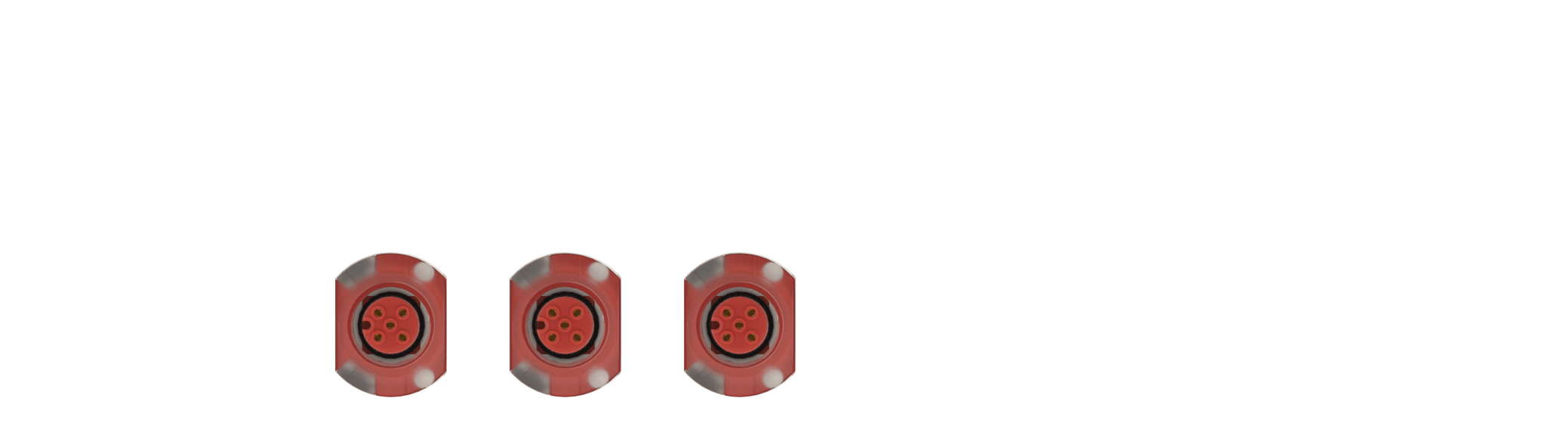

Safety In (FDI)

De sikre inngangsportene X0, X1 og X2, hver med to kanaler, registrerer signaler fra typiske sikkerhetssensorer opp til maksimal performance level e.

  • Individuelle testpulser muliggjør deteksjon av perifere feil
  • Robust 24V DC / 700 mA strømforsyning
  • Kortslutnings- og overbelastningsbeskyttet
  • Justerbare parametere som diskrepans, inngangsforsinkelse og sensors valens

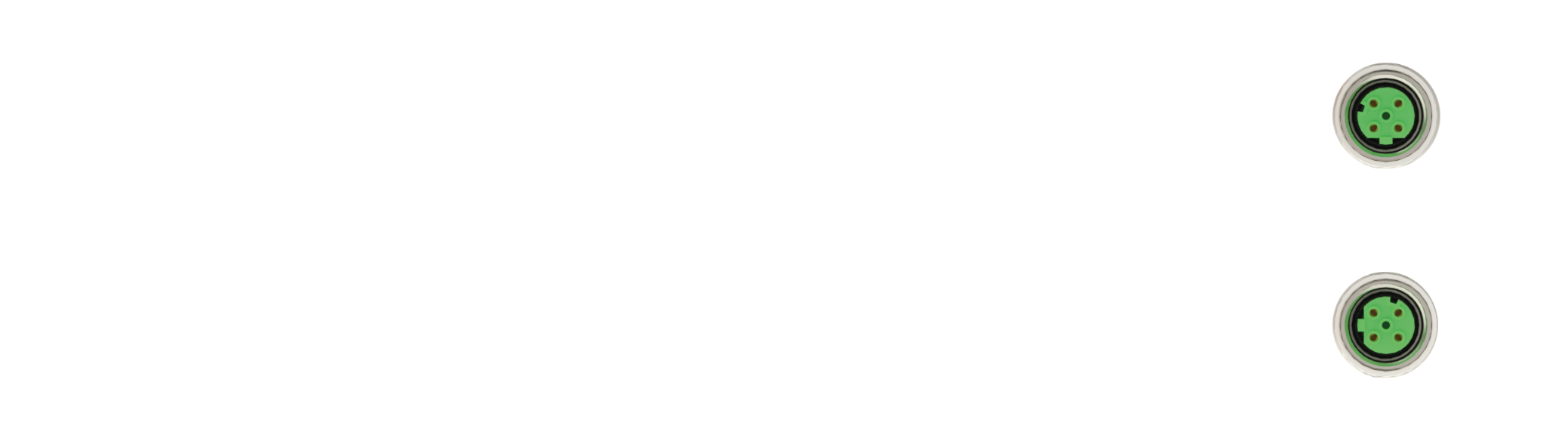

Ethernet

M12 D-kodede Ethernet-porter for ryggrads­kommunikasjon.

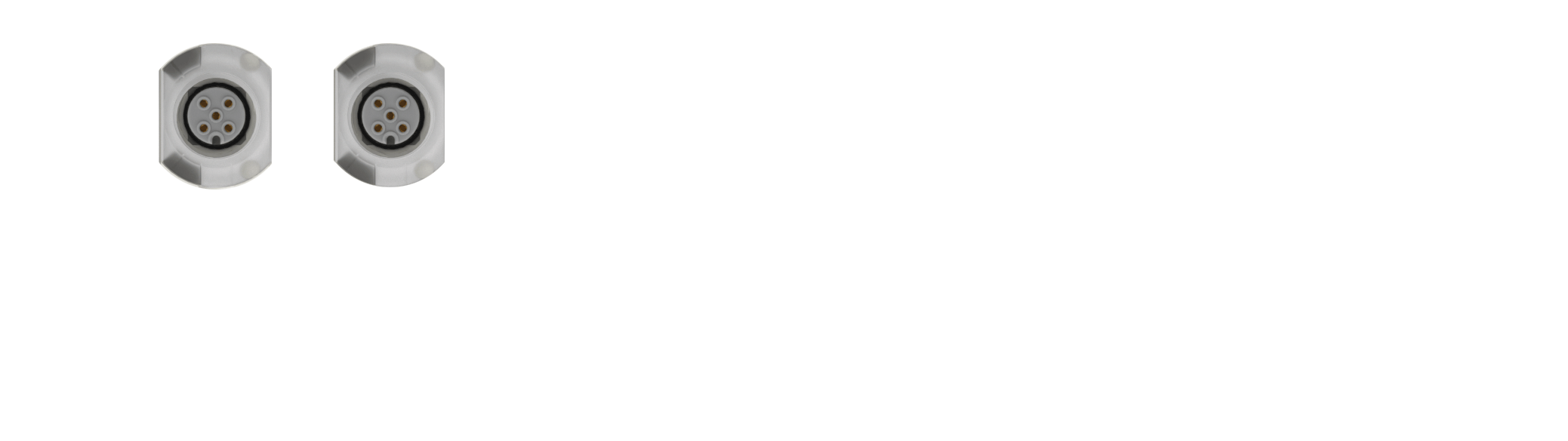

IO-Link

IO-Link-portene X6 og X7 muliggjør en kostnadseffektiv integrering av komplekse sensorer og aktuatorer i feltbussystemet og utvider de digitale standardsignalene.

  • Legg til opptil 32 ekstra DIO-er med IO-Link-huber
  • Sikker frakobling av IO-Link-enheter opp til performance level d via Class B IO-Link-porten X7

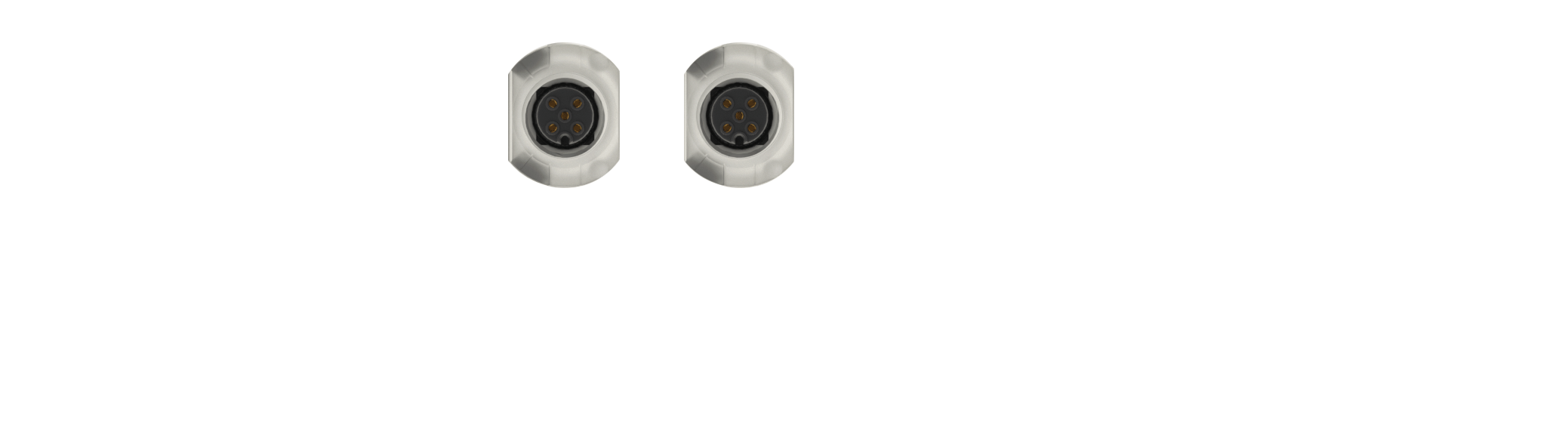

DIO

De digitale portene X4 og X5 tilbyr maksimal fleksibilitet og effektivitet.

  • Kan brukes som inngang eller utgang
  • Justerbar inngangsforsinkelse fra 1 til 15 millisekunder
  • Sensorrelatert strømforsyning opptil 700 mA
  • Utgangene kan belastes med opptil 2 A per kanal
  • Beskyttet mot omvendt polaritet, kortslutning og overbelastning

Power

M12 Power L-kodet strømforsyning med opptil 16 A.
XD2-porten videresender spenningen.

Sikkerhetskonfigurasjon med bare noen få klikk

MVK Fusion CIP Safety forenkler konfigurasjonen av sikkerhetsrelaterte sensorer og aktuatorer betydelig. Konfigurasjonen gjøres enkelt i styringsprodusentens eget engineering-verktøy.

Det er ikke behov for et eget produsentverktøy for å overføre SNN (Safety Network Number) til en ny enhet. Det sparer tid og reduserer stress ved å eliminere risikoen for feilinn­tastinger.

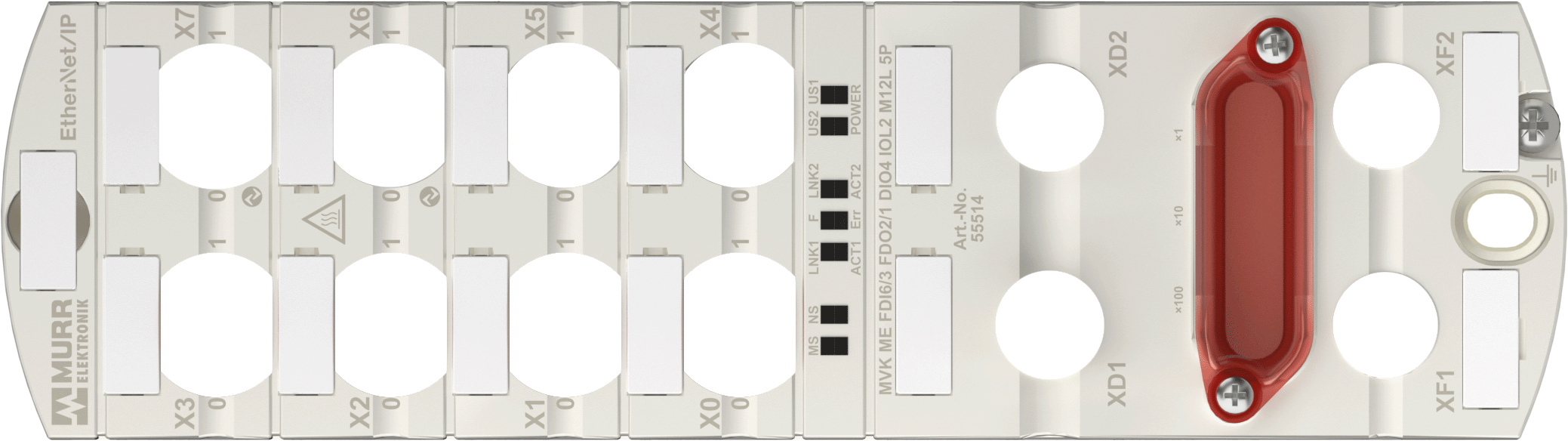

  • Robust, helforseglet metallhus

  • Støt- og vibrasjonsbestandig

  • IP67-klassifisert

  • Temperaturområde fra -30 °C til +60 °C

  • CIP Safety

  • Sertifiseringer: CE, UKCA, UL, TÜV

  • Art.nr. 55514

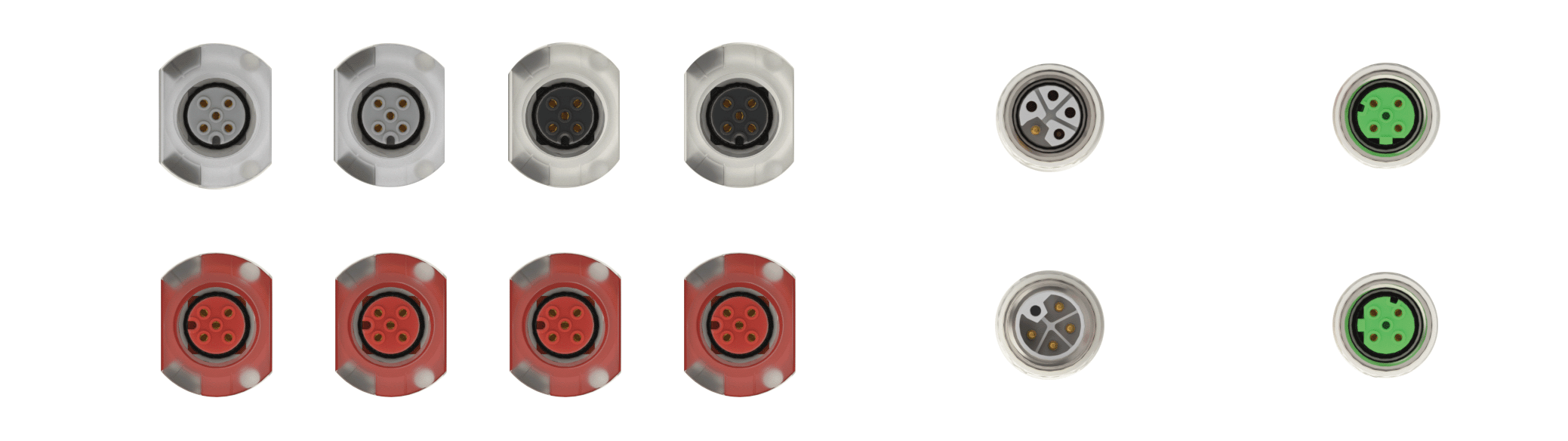

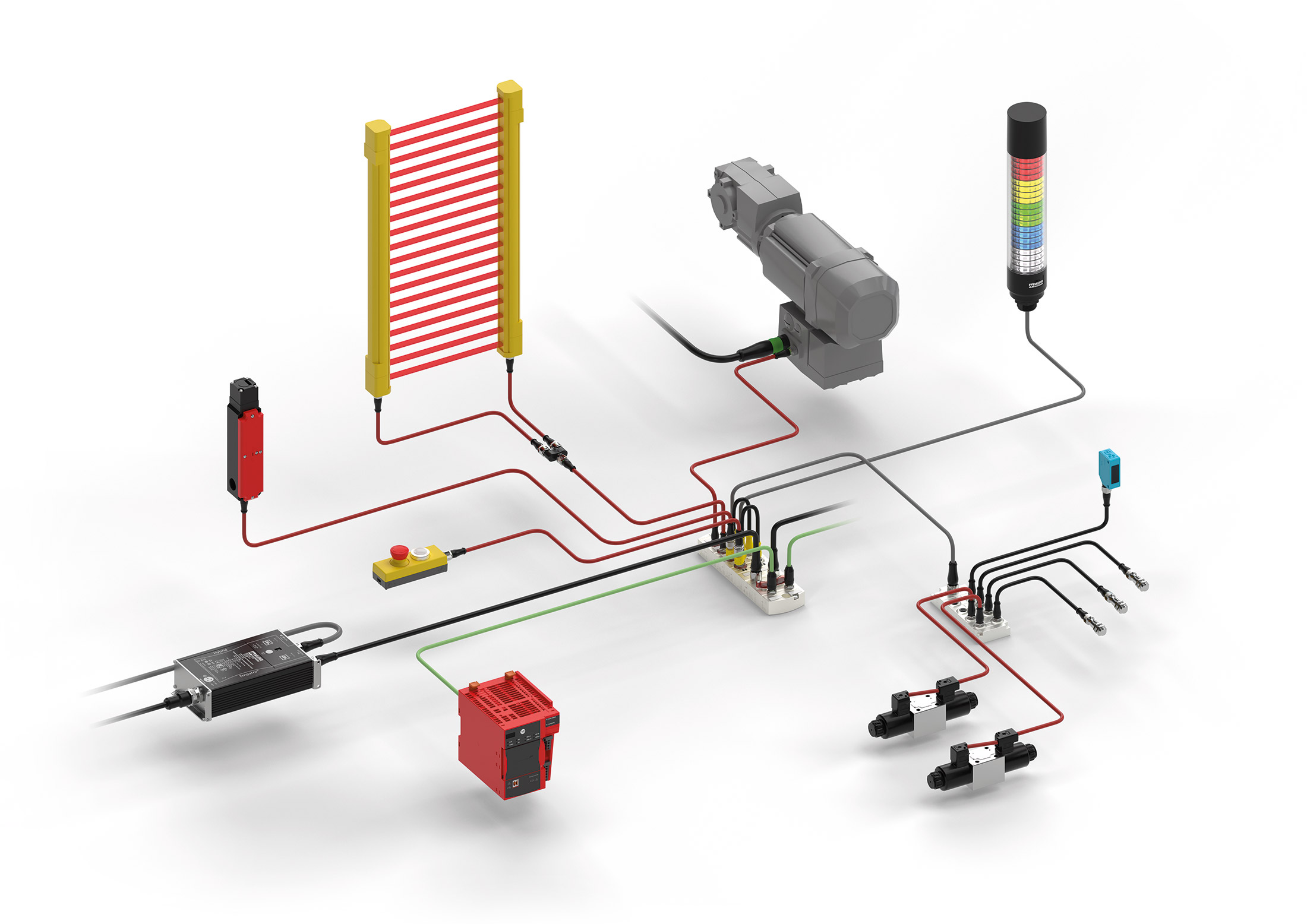

Tilkoblingsmuligheter

MVK Fusion CIP Safety
Sikkerhetsadapter med 8 poler
T-fordeler
Lysgardin
Sikkerhetsdørlås
Nødstoppknapp med reset
IO-Link maskinmontert strømforsyning
CIP Safety-kontroller
Drivsystem med Safe Torque Off
IO-Link RGB signaltårn
IO-Link Hub Kat. 3
Fotoelektrisk sensor
Nærhetssensorer
Doble ventiler
